D DY DF MD vízszintes többfokozatú centrifugálszivattyú
video

D DY DF MD vízszintes többfokozatú centrifugálszivattyú

Átfolyás: 3,7-1350 m³/h
Magasság: 50-1800 m
Kaliber: 300 mm vagy annál kisebb
Teljesítmény: 3-1600kw
Közepes hőmérséklet: -20 fok ~ 150 fok (magyarázni kell, ha magasabb, mint 80 fok)
Anyaga: öntöttvas/gömbgrafitos vas/öntvényacél/rozsdamentes acél stb.
A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

Termékleírás

D DY DF MD vízszintes többfokozatú centrifugálszivattyú



Ez a szivattyúsorozat nagy-nyomású rozsdamentes acél szivattyú vízszintes egy-szívó több-lépcsős szegmentált centrifugálszivattyúk, amelyek előnyei a nagy hatékonyság, széles teljesítménytartomány, biztonságos és stabil működés, alacsony zajszint, hosszú élettartam, egyszerű telepítés és karbantartás stb. (csiszolóanyagok) és lebegő anyagok, vagy a tiszta vízhez hasonló fizikai és kémiai tulajdonságokkal rendelkező egyéb folyadékok. vízszintes többfokozatú centrifugálszivattyúk vagyunk Ipari bányászati ​​szivattyúgyártók, amelyek különféle típusú vízszintes többfokozatú centrifugálszivattyúk és magas fejű centrifugálszivattyúk gyártására specializálódtak.

Ezek a képek valódi fotók a HNYB gyárból, amelyeken vízszintes centrifugális többfokozatú szivattyúink minden szöge és részlete látható. Látni hinni!
  • D DY DF MD Horizontal Multistage Centrifugal Pump
    HNYB
    Vízszintes többfokozatú centrifugálszivattyú
  • D DY DF MD Horizontal Multistage Centrifugal Pump
    HNYB
    Vízszintes többfokozatú centrifugálszivattyú
  • D DY DF MD Horizontal Multistage Centrifugal Pump
    HNYB
    Vízszintes többfokozatú centrifugálszivattyú
  • D DY DF MD Horizontal Multistage Centrifugal Pump
    HNYB
    Vízszintes többfokozatú centrifugálszivattyú







Termék videó





Lépjen kapcsolatba most



Termék paraméter



Testreszabott támogatás OEM, ODM, OBM
Áramforrás Dízelmotor vagy villanymotor
Márkanév HNYB
Szerkezet Többfokozatú szivattyú
Alkalmazás Ipari kazánok, ipari közművek, öntözés és mezőgazdaság, bányászat, nyersvíz-bevitel
Származási hely Henan, Kína
Hatalom 3-1600kw
Kimenet mérete 300 mm vagy annál kisebb
Folyik 3.7~1350m³/h
Fej 50~1800m
Anyag Öntöttvas/gömbgrafitos vas/acélöntvény/rozsdamentes acél



Modell jelentés

D - – többfokozatú tisztavizes centrifugálszivattyút jelöl

A DF--korrózióálló, többfokozatú bányászati ​​centrifugálszivattyút jelöl

DY- – többfokozatú centrifugális olajszivattyút jelöl

Az MD--bányászati ​​kopásálló, többfokozatú centrifugálszivattyút jelöl

D



Szilárd részecskék nélküli és 80 fok alatti hőmérsékletű tiszta víz vagy a tiszta vízhez hasonló fizikai és kémiai tulajdonságokkal rendelkező folyadékok szállítására szolgál. Alkalmas bányákhoz, gyárakhoz és városi vízellátási és vízelvezető projektekhez.

DF



Szilárd részecskék nélküli korrozív folyadékok szállítására szolgál -20 és 105 fok közötti hőmérsékleten. A szivattyú megengedett bemeneti nyomása kisebb, mint 0,6 MPa. A felhasználók ésszerűen kiválaszthatják a szivattyú anyagát, tömítési formáját és szerkezetét, és meghatározhatják a motor teljesítményét a szállított közeg neve, koncentrációja, fajsúlya, üzemi hőmérséklete és bemeneti nyomása alapján.

DY



Szilárd részecskék nélküli olajok és kőolajtermékek szállítására szolgál, -20 fok ~ 105 fok közötti hőmérsékleten és 120 centiméternél kisebb viszkozitáson.

MD



Semleges bányavíz és más hasonló szennyvíz szállítására szolgál, amelynek részecsketartalma legfeljebb 1,5%, részecskeméret legfeljebb 0,5 mm, hőmérséklete -20-80 fok között van.

Szerkezeti jellemzők



product-788-425

product-571-314

Terméktanúsítás



ISO9001

ISO 9001

ISO14001

ISO14001

ISO45001

ISO45001

CE

CE terméktanúsítás

EAC

EAC terméktanúsítás

Verified Supplier

Ellenőrzött szállító





Vállalati előny

A többlépcsős szivattyúgyártó 30 éves kutatása és fejlesztése

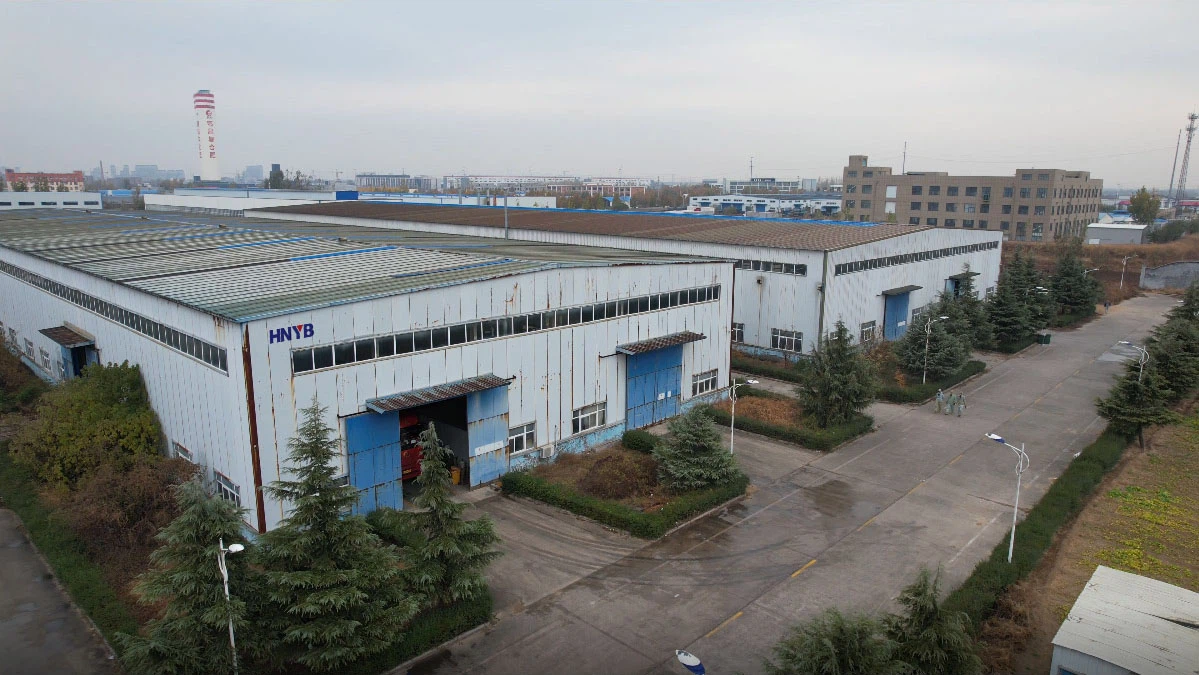

Company Advantage



Hanggyártási folyamat

A vállalat erős erővel, fejlett gyártóberendezésekkel, tökéletes észlelési eszközökkel és kiváló minőségű{0}}tehetségekkel rendelkezik. Termékek széles választékát gyártjuk teljes specifikációkkal.

01

Komplett minőségirányítási rendszer

A cég folyamatosan halad előre.innovál és fejleszt, hosszú távú-gyakorlatban teljes minőségirányítási rendszert alakított ki, és műszakilag hozzáértő üzembe helyezési és -értékesítés utáni szolgáltatási csapattal rendelkezik, hogy enyhítse a gondjait.

02

Széles körben szolgálja ki a felhasználókat

Széles körben használják a szén-, bányászat-, kőolaj-, vegyiparban, textiliparban, városépítésben, papírgyártásban, kohászatban, mezőgazdasági és öntözési és egyéb iparágakban.

03

Erős gyártási kapacitás

Jelenleg a cég 26 sorozatot, 280 fajtát és több mint 900 specifikációjú szivattyúterméket gyárt.

04



GYIK





01. MI A MOQ-ja?

Minimális rendelési mennyiség 1 db

02. MIK AZ ÖN FIZETÉSI FELTÉTELEI?

T/T,L/C, D/P,D/A ...

03. MILYEN TANÚSÍTVÁNYAI VAN?

ISO9001, ISO14001, ISO45001, CE, EAC, AAA Credit Enterprise, AAA hitelminősítés, becsületes szállító, becsületes vállalkozó, minőségi szolgáltatás integritási egység.

04. GYÁRTÁSI VAGY KERESKEDELMI VÁLLALAT VAGY?

Vízszivattyú manufaktúra vagyunk, több mint 30 éves gyártási tapasztalattal.

05. LEHET OEM MÁRKÁT CSINÁLNI?

Igen, szívesen.

06. MI A SZÁLLÍTÁSI IDŐ?

7-10 nap az ügyfél mennyiségétől függően.



Népszerű tags: D DY DF MD vízszintes többfokozatú centrifugálszivattyú, Kína D DY DF MD vízszintes többfokozatú centrifugálszivattyú gyártók

Termékparaméterek



product-510-434



Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
  3.75 1.04 51   35 1.49 3 Y100L-2 2   77.2 33
6.3 1.75 50   46.5 1.84 2
7.5 2.08 49   48 2.08 2.5
  3.75 1.04 76.5   35 2.23 5.5 Y132S1-2 2   85.5 64
6.3 1.75 75   46.5 2.77 2
7.5 2.08 73.5   48 3.12 2.5
  3.75 1.04 102   35 2.98 7.5 Y132S2-2 2   94.4 70
6.3 1.75 100   46.5 3.69 2
7.5 2.08 98   48 4.16 2.5
  3.75 1.04 127.5   35 3.73 7.5 Y132S2-2 2   102.9 70
6.3 1.75 125   46.5 4.61 2
7.5 2.08 122.5   48 5.20 2.5
  3.75 1.04 153   35 4.47 11 Y160M1-2 2   111.5 117
6.3 1.75 150   46.5 5.53 2
7.5 2.08 147   48 6.24 2.5
  3.75 1.04 178.5   35 5.22 11 Y160M1-2 2   120.0 117
6.3 1.75 175 2950 46.5 6.45 2 φ139.5
7.5 2.08 171.5   48 7.28 2.5
  3.75 1.04 204   35 5.96 15 Y160M2-2 2   128.6 125
6.3 1.75 200   46.5 7.37 2
7.5 2.08 196   48 8.32 2.5
  3.75 1.04 229.5   35 6.71 15 Y160M2-2 2   137.1 125
6.3 1.75 225   46.5 8.29 2
7.5 2.08 220.5   48 9.36 2.5
  3.75 1.04 255   35 7.45 18.5 Y160L-2 2   145.7 147
6.3 1.75 250   46.5 9.21 2
7.5 2.08 245   48 10.40 2.5
  3.75 1.04 280.5   35 8.20 18.5 Y160L-2 2   154.2 147
6.3 1.75 275   46.5 10.13 2
7.5 2.08 269.5   48 11.44 2.5
  3.75 1.04 306   35 8.94 18.5 Y160L-2 2   162.8 147
6.3 1.75 300   46.5 11.05 2
7.5 2.08 294   48 12.48 2.5



product-412-343

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 3.75 1.04 104   28 3.79 11 Y160M1-2 3.0   142.0 117
6.3 1.75 100   30 5.72 3.0
7.5 2.08 96   29 6.76 3.5
3 3.75 1.04 156   28 5.69 15 Y160M2-2 3.0   156.0 125
6.3 1.75 150   30 8.58 3.0
7.5 2.08 144   29 10.1 3.5
4 3.75 1.04 208   28 7.58 18.5 Y160L-2 3.0   170.0 147
6.3 1.75 200   30 11.4 3.0
7.5 2.08 192   29 13.5 3.5
5 3.75 1.04 260   28 9.48 22 Y80M-2 3.0   183.6 180
6.3 1.75 250   30 14.3 3.0
7.5 2.08 240   29 16.9 3.5
6 3.75 1.04 312   28 11.4 30 Y200L1-2 3.0   197.2 240
6.3 1.75 300   30 17.2 3.0
7.5 2.08 288   29 20.3 3.5
7 3.75 1.04 364   28 13.3 30 Y200L1-2 3.0   210.9 240
6.3 1.75 350 2950 30 20.0 3.0 φ198
7.5 2.08 336   29 23.7 3.5
8 3.75 1.04 416   28 15.2 37 Y200L2-2 3.0   224.5 260
6.3 1.75 400   30 22.9 3.0
7.5 2.08 384   29 27.0 3.5
9 3.75 1.04 468   28 17.1 37 Y200L2-2 3.0   238.1 260
6.3 1.75 450   30 25.7 3.0
7.5 2.08 432   29 30.4 3.5
10 3.75 1.04 520   28 19.0 45 Y225M-2 3.0   251.7 325
6.3 1.75 500   30 28.6 3.0
7.5 2.08 480   29 33.8 3.5
11 3.75 1.04 572   28 20.8 45 Y225M-2 3.0   265.3 325
6.3 1.75 550   30 31.4 3.0
7.5 2.08 528   29 37.2 3.5
12 3.75 1.04 624   28 22.7 55 Y225M-2 3.0   279.0 325
6.3 1.75 600   30 34.3 3.0
7.5 2.08 576   29 40.6 3.5



product-367-302

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 7.5 2.08 56.4   44 2.62 5.5 Y132S1-2 2.0   78.7 64
12.5 3.47 50   54 3.15 2.0
15 4.17 46   53 3.55 2.5
3 7.5 2.08 84.6   44 3.93 7.5 Y132S2-2 2.0   87.3 70
12.5 3.47 75   54 4.73 2.0
15 4.17 69   53 5.32 2.5
4 7.5 2.08 112.8   44 5.24 11 Y160M1-2 2.0   95.9 117
12.5 3.47 100   54 6.30 2.0
15 4.17 92   53 7.09 2.5
5 7.5 2.08 141   44 6.55 11 Y160M1-2 2.0   104.4 117
12.5 3.47 125   54 7.88 2.0
15 4.17 115   53 8.86 2.5
6 7.5 2.08 169.2   44 7.85 15 Y160M2-2 2.0   113.0 125
12.5 3.47 150   54 9.46 2.0
15 4.17 138   53 10.64 2.5
7 7.5 2.08 197.4   44 9.16 15 Y160M2-2 2.0   121.5 125
12.5 3.47 175 2950 54 11.0 2.0 φ146
15 4.17 161   53 12.41 2.5
8 7.5 2.08 225.6   44 10.47 18.5 Y160L-2 2.0   130.1 147
12.5 3.47 200   54 12.61 2.0
15 4.17 184   53 14.18 2.5
9 7.5 2.08 253.8   44 11.78 18.5 Y160L-2 2.0   138.6 147
12.5 3.47 225   54 14.18 2.0
15 4.17 207   53 15.95 2.5
10 7.5 2.08 282   44 13.09 22 Y180M-2 2.0   147.2 180
12.5 3.47 250   54 15.76 2.0
15 4.17 230   53 17.73 2.5
11 7.5 2.08 310.2   44 14.4 22 Y180M-2 2.0   155.7 180
12.5 3.47 275   54 17.34 2.0
15 4.17 253   53 19.5 2.5
12 7.5 2.08 338.4   44 15.7 30 Y200L1-2 2.0   164.3 240
12.5 3.47 300   54 18.9 2.0
15 4.17 276   53 21.3 2.5



product-465-342

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 7.5 2.08 108   37.8 5.8 11 Y160M1-2 2.0   142.0 117
12.5 3.47 100   45 7.6 2.0
15 4.17 93   45.9 8.3 2.5
3 7.5 2.08 162   37.8 8.8 18.5 Y160L-2 2.0   156.0 147
12.5 3.47 150   45 11.3 2.0
15 4.17 139.5   45.9 12.4 2.5
4 7.5 2.08 216   37.8 11.7 22 Y180M-2 2.0   170.0 180
12.5 3.47 200   45 15.1 2.0
15 4.17 186   45.9 16.6 2.5
5 7.5 2.08 270   37.8 14.6 30 Y200L1-2 2.0   183.6 240
12.5 3.47 250   45 18.9 2.0
15 4.17 232.5   45.9 20.7 2.5
6 7.5 2.08 324   37.8 17.5 30 Y200L1-2 2.0   197.2 240
12.5 3.47 300   45 22.7 2.0
15 4.17 279   45.9 24.8 2.5
7 7.5 2.08 378   37.8 20.4 37 Y200L2-2 2.0   210.9 260
12.5 3.47 350 2950 45 26.5 2.0 φ198
15 4.17 325.5   45.9 29.0 2.5
8 7.5 2.08 432   37.8 23.3 45 Y225M-2 2.0   224.5 325
12.5 3.47 400   45 30.3 2.0
15 4.17 372   45.9 33.1 2.5
9 7.5 2.08 486   37.8 26.3 45 Y225M-2 2.0   238.1 325
12.5 3.47 450   45 34.0 2.0
15 4.17 418.5   45.9 37.3 2.5
10 7.5 2.08 540   37.8 29.2 55 Y250M-2 2.0   251.7 395
12.5 3.47 500   45 37.8 2.0
15 4.17 465   45.9 41.4 2.5
11 7.5 2.08 594   37.8 32.1 55 Y250M-2 2.0   265.3 395
12.5 3.47 550   45 41.6 2.0
15 4.17 511.5   45.9 45.5 2.5
12 7.5 2.08 648   37.8 35.0 75 Y280S-2 2.0   279.0 500
12.5 3.47 600   45 45.4 2.0
15 4.17 558   45.9 50.0 2.5



product-421-338

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 15 4.17 68   50 5.56 11 Y160M1-2 2.2   150.7 117
25 6.94 60   62 6.58 2.2
30 8.33 55   63 7.14 2.4
3 15 4.17 102   50 8.33 15 Y160M2-2 2.2   166.3 125
25 6.94 90   62 9.88 2.2
30 8.33 82.5   63 10.7 2.4
4 15 4.17 136   50 11.11 18.5 Y160L1-2 2.2   181.8 147
25 6.94 120   62 13.1 2.2
30 8.33 110   63 14.26 2.4
5 15 4.17 170   50 13.89 22 Y180M-2 2.2   197.3 180
25 6.94 150   62 16.47 2.2
30 8.33 137.5   63 17.83 2.4
6 15 4.17 204 2950 50 16.67 30 Y200L1-2 2.2 φ160 212.9 240
25 6.94 180   62 19.77 2.2
30 8.33 165   63 21.4 2.4
7 15 4.17 238   50 19.44 30 Y200L1-2 2.2   228.4 240
25 6.94 210   62 23.1 2.2
30 8.33 192.5   63 24.96 2.4
8 15 4.17 272   50 22.22 37 Y200L2-2 2.2   244.0 260
25 6.94 240   62 26.4 2.2
30 8.33 220   63 28.53 2.4
9 15 4.17 306   50 25.0 37 Y200L2-2 2.2   259.5 260
25 6.94 270   62 29.65 2.2
30 8.33 247.5   63 32.1 2.4
10 15 4.17 340   50 27.8 45 Y225M-2 2.2   275.0 325
25 6.94 300   62 32.9 2.2
30 8.33 275   63 35.7 2.4



product-413-341

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 15 4.17 103   44 9.5 18.5 Y160L-2 2.4   261.2 147
25 6.94 100   54 12.6 2.7
28 7.78 96   54 13.5 2.8
3 15 4.17 154.5   44 14.3 30 Y180M-2 2.4   280.0 180
25 6.94 150   54 18.9 2.7
28 7.78 144   54 20.3 2.8
4 15 4.17 206   44 19.1 30 Y200L1-2 2.4   298.8 240
25 6.94 200   54 25.2 2.7
28 7.78 192   54 27.1 2.8
5 15 4.17 257.5   44 23.9 37 Y200L2-2 2.4   317.7 260
25 6.94 250   54 31.5 2.7
28 7.78 240   54 33.9 2.8
6 15 4.17 309   44 28.6 45 Y225M-2 2.4   336.5 325
25 6.94 300   54 37.8 2.7
28 7.78 288   54 40.7 2.8
7 15 4.17 360.5 2950 44 33.4 55 Y250M-2 2.4 φ196 355.3 395
25 6.94 350   54 44.1 2.7
28 7.78 336   54 47.5 2.8
8 15 4.17 412   44 38.2 75 Y280S-2 2.4   374.2 500
25 6.94 400   54 50.4 2.7
28 7.78 384   54 54.2 2.8
9 15 4.17 463.5   44 43.0 75 Y280S-2 2.4   393.0 500
25 6.94 450   54 56.7 2.7
28 7.78 432   54 61.0 2.8
10 15 4.17 515   44 47.7 75 Y280S-2 2.4   411.8 500
25 6.94 500   54 63.0 2.7
28 7.78 480   54 67.8 2.8
11 15 4.17 566   44 52.5 90 Y280M-2 2.4   430.7 550
25 6.94 550   54 69.3 2.7
28 7.78 528   54 74.6 2.8
12 15 4.17 618   44 57.6 110 Y315S-2 2.4   449.5 875
25 6.94 600   54 75.6 2.7
28 7.78 576   54 81.4 2.8



product-407-348

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve
NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 21.6


34.6


39.6		 6.0


9.6


11		 28.8
22.8
19.0		 2950 69


75


72		 2.46
2.84
2.82		 4 Y112M-2 3.2


3.3


3.4		 φ110 102.1 45
3 43.2
34.2
28.5		 3.69
4.26
4.23		 5.5 Y132S1-2 118.1 64
4 57.6
45.6
38.0		 4.92
5.69
5.64		 7.5 Y132S2-2 134.1 70
5 72.0
57.0
47.5		 6.15
7.10
7.05		 11 Y160M1-2 150.1 117
6 86.4
68.4
57.0		 7.38
8.52
8.46		 11 Y160M1-2 166.2 117
7 100.8
79.8
66.5		 8.61
9.94
9.87		 15 Y160M2-2 182.2 125
8 115.2
91.2
76.0		 9.84
11.36
11.28		 15 Y160M2-2 198.2 125
9 129.6
102.6
85.5		 11.07
12.78
12.69		 18.5 Y160L-2 214.2 147



product-433-349

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
3 26


43


48		 7.22


11.94


13.33		 102
90
83		 2950 60


70


69		 12.0
15.1
15.7		 18.5 Y160L-2 3.0

3.9

4.3		 φ162 119.1 147
4 136
120
111		 16.0
20.1
20.96		 22 Y180M-2 132.0 180
5 170
150
139		 20.1
25.2
26.2		 30 Y20OL1-2 144.9 240
6 204
180
167		 24.1
30.2
31.44		 37 Y200L2-2 157.9 260
7 238
210
195		 28.1
35.2
36.68		 45 Y225M-2 170.8 325
8 272
240
222		 32.1
40.2
41.96		 55 Y250M-2 183.8 395
9 306
270
250		 36.1
45.3
47.16		 55 Y250M-2 196.7 395
10 340
300
278		 40.1
50.3
53.0		 55 Y250M-2 209.6 395



product-458-347

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve
NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 30 8.33 68   64 8.68 15 Y160M2-2 2.4   152.2 125
46 12.8 60   70 10.74 3
55 15.3 54   68 11.89 4.6
3 30 8.33 102   64 13.02 22 Y180M-2 2.4   167.8 180
46 12.8 90   70 16.11 3
55 15.3 81   68 17.84 4.6
4 30 8.33 136   64 17.36 30 Y200L1-2 2.4   183.3 240
46 12.8 120   70 21.48 3
55 15.3 108   68 23.79 4.6
5 30 8.33 170   64 21.7 37 Y200L2-2 2.4   198.8 260
46 12.8 150   70 26.85 3
55 15.3 135 2950 68 29.74 4.6 φ162
6 30 8.33 204   64 26.04 37 Y200L2-2 2.4   214.4 260
46 12.8 180   70 32.21 3
55 15.3 162   68 35.68 4.6
7 30 8.33 238   64 30.38 45 Y225M-2 2.4   229.9 325
46 12.8 210   70 37.58 3
55 15.3 189   68 41.63 4.6
8 30 8.33 272   64 34.72 55 Y250M-2 2.4   245.5 395
46 12.8 240   70 42.95 3
55 15.3 216   68 47.58 4.6
9 30 8.33 306   64 39.06 55 Y250M-2 2.4   261.0 395
46 12.8 270   70 48.32 3
55 15.3 243   68 53.53 4.6
10 30 8.33 340   64 43.4 75 Y280S-2 2.4   276.5 500
46 12.8 300   70 53.69 3
55 15.3 270   68 59.47 4.6



product-408-349

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve
NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 30 8.33 111   54 16.78 30 Y200L1-2 2.5   262.7 240
46 12.78 100   63 19.88 2.8
55 15.28 92   64 21.52 3.2
3 30 8.33 166.5   54 25.19 37 Y200L2-2 2.5   281.5 260
46 12.78 150   63 29.83 2.8
55 15.28 138   64 32.28 3.2
4 30 8.33 222   54 33.59 45 Y225M-2 2.5   300.3 325
46 12.78 200   63 39.77 2.8
55 15.28 184   64 43.04 3.2
5 30 8.33 277.5   54 41.98 55 Y250M-2 2.5   319.2 395
46 12.78 250   63 49.71 2.8
55 15.28 230   64 53.80 3.2
6 30 8.33 333   54 50.38 75 Y280S-2 2.5   338.0 500
46 12.78 300   63 59.65 2.8
55 15.28 276   64 64.56 3.2
7 30 8.33 388.5   54 58.78 90 Y280M-2 2.5   356.8 550
46 12.78 350 2950 63 69.60 2.8 φ208
55 15.28 322   64 75.32 3.2
8 30 8.33 444   54 67.20 90 Y280M-2 2.5   375.7 550
46 12.78 400   63 79.52 2.8
55 15.28 368   64 86.08 3.2
9 30 8.33 499.5   54 75.56 110 Y315S-2 2.5   394.5 875
46 12.78 450   63 89.48 2.8
55 15.28 414   64 96.84 3.2
10 30 8.33 555   54 83.97 132 Y315M-2 2.5   412.3 950
46 12.78 500   63 99.42 2.8
55 15.28 460   64 107.60 3.2
11 30 8.33 610.5   54 92.37 132 Y315M-2 2.5   432.2 950
46 12.78 550   63 109.36 2.8
55 15.28 506   64 118.36 3.2
12 30 8.33 666   54 100.8 132
(160)		 Y315M-2
(Y315L1-2)		 2.5   451.0 950
(1070)
46 12.78 600   63 119.28 2.8
55 15.28 552   64 129.12 3.2



product-410-354

Sorozat Áramlás (Q) Lift
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve Kívánt
NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 36 10 40   66 5.94 7.5 Y32S2-2 3.7   158.4 70
54 15 32   73 6.44 3.9
72 20 22   66 6.53 4.3
3 36 10 60   66 8.91 15 Y160M2-2 3.7   179.9 125
54 15 48   73 9.67 3.9
72 20 34   66 9.80 4.3
4 36 10 80   66 11.88 18.5 Y160L-2 3.7   201.3 147
54 15 64   73 12.89 3.9
72 20 45   66 13.07 4.3
5 36 10 100   66 14.85 22 Y180M-2 3.7   222.7 180
54 15 80 2950 73 16.11 3.9 φ134
72 20 56   66 16.33 4.3
6 36 10 120   66 17.82 22 Y180M-2 3.7   244.1 180
54 15 96   73 19.33 3.9
72 20 67   66 19.60 4.3
7 36 10 140   66 20.79 30 Y200L1-2 3.7   265.6 240
54 15 112   73 22.55 3.9
72 20 78   66 22.87 4.3
8 36 10 160   66 23.76 30 Y200L1-2 3.7   287.0 240
54 15 128   73 25.78 3.9
72 20 90   66 26.13 4.3
9 36 10 180   66 26.73 37 Y200L2-2 3.7   308.4 260
54 15 144   73 29.00 3.9
72 20 101   66 29.40 4.3



product-395-347

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 55 15.3 102   63 24.25 37 Y200L2-2 3.2   210.7 260
85 23.6 90   72 28.92 4.2
100 27.8 78   70 30.35 5.2
3 55 15.3 153   63 36.38 55 Y250M-2 3.2   232 395
85 23.6 135   72 43.37 4.2
100 27.8 117   70 45.52 5.2
4 55 15.3 204   63 48.50 75 Y280S-2 3.2   253.3 500
85 23.6 180   72 57.82 4.2
100 27.8 156   70 60.70 5.2
5 55 15.3 255   63 60.63 90 Y280M-2 3.2   274.6 550
85 23.6 225 2950 72 72.28 4.2 φ200
100 27.8 195   70 75.86 5.2
6 55 15.3 306   63 72.75 110 Y315S-2 3.2   295.9 875
85 23.6 270   72 86.73 4.2
100 27.8 234   70 91.04 5.2
7 55 15.3 357   63 84.88 132 Y315M-2 3.2   317.2 950
85 23.6 315   72 101.2 4.2
100 27.8 273   70 101.2 5.2
8 55 15.3 408   63 97.0 132 Y315M-2 3.2   338.5 950
85 23.6 360   72 115.6 4.2
100 27.8 312   70 121.4 5.2
9 55 15.3 459   63 109.1 160 Y315L1-2 3.2   359.8 1070
85 23.6 405   72 130.1 4.2
100 27.8 351   70 136.6 5.2



product-395-344

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 55 15.3 148   58 38.2 55 Y250M-2 3.3   428 395
85 23.6 134   68 45.6 4
100 27.8 122   68 48.9 4.4
3 55 15.3 222   58 57.3 90 Y280M-2 3.3   498 550
85 23.6 201   68 68.4 4
100 27.8 183   68 73.3 4.4
4 55 15.3 296   58 76.4 110 Y315S-2 3.3   568 875
85 23.6 268   68 91.2 4
100 27.8 244   68 97.7 4.4
5 55 15.3 370   58 95.6 132 Y315S
-
2		 3.3   638 950
85 23.6 335 2950 68 114 4 φ235
100 27.8 305   68 122.2 4.4
6 55 15.3 444   58 114.7 160 Y315L1-2 3.3   708 1070
85 23.6 402   68 136.9 4
100 27.8 366   68 146.6 4.4
7 55 15.3 518   58 133.8 185
Y315M1-2
(IP23)		 3.3   778 915
85 23.6 469   68 159.6 4
100 27.8 427   68 171 4.4
8 55 15.3 592   58 152.9 220 Y355M1-2 3.3   848 1350
85 23.6 536   68 182.4 4
100 27.8 488   68 195.4 4.4
9 55 15.3 666   58 172 250 Y355M2-2 3.3   918 1400
85 23.6 603   68 205.2 4
100 27.8 549   68 219.9 4.4



product-409-345

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 96 26.7 110   73 39.44 55 Y250M-2 3.2   312 395
120 33.3 100   73.3 44.54 5.1
140 38.9 84.6   67.5 48.8 6.7
3 96 26.7 165   73 59.09 90 Y280M-2 3.2   377 550
120 33.3 1150   73.3 66.88 5.1
140 38.9 126.9   67.5 71.68 6.7
4 96 26.7 220   73 78.79 110 Y315S-2 3.2   442 875
120 33.3 200   73.3 89.17 5.1
140 38.9 169.2   67.5 95.57 6.7
5 96 26.7 275   73 98.49 132 Y315M-2 3.2   507 950
120 33.3 250   73.3 111.46 5.1
140 38.9 211.5   67.5 119.46 6.7
6 96 26.7 330   73 118.18 160 Y315L1-2 3.2   572 1070
120 33.3 300   73.3 133.75 5.1
140 38.9 253.8   67.5 143.36 6.7
7 96 26.7 385   73 137.88 200 Y315L2-2 3.2   637 1190
120 33.3 350 2950 73.3 156.04 5.1 φ213
140 38.9 296.1   67.5 167.25 6.7
8 96 26.7 440   73 157.58 200 Y315L2-2 3.2   702 1190
120 33.3 400   73.3 178.33 5.1
140 38.9 338.4   67.5 191.14 6.7
9 96 26.7 495   73 177:28 220 Y355M1-2 3.2   767 1350
120 33.3 450   73.3 200.63 5.1
140 38.9 380.7   67.5 215.03 6.7
10 96 26.7 550   73 196.97 280 Y355L1-2 3.2   832 1550
120 33.3 500   73.3 222.92 5.1
140 38.9 423   67.5 238.93 6.7
11 96 26.7 605   73 216.67 280 Y355L1-2 3.2   897 1550
120 33.3 550   73.3 245.21 5.1
140 38.9 465.3   67.5 262.82 6.7
12 96 26.7 660   73 236.37 315 Y355L2-2 3.2   962 1650
120 33.3 600   73.3 267.50 5.1
140 38.9 507.6   67.5 287.71 6.7



product-395-347

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 72 20 51.2   70.5 14.20 22 Y180M-2 3.2   183 180
101 28 43   77.5 15.20 3.6
119 33 35   77 15.30 4.3
3 72 20 76.8   70.5 21.30 30 Y200L1-2 3.2   219 240
101 28 64.5   77.5 22.80 3.6
119 33 52.5   77 22.90 4.3
4 72 20 102.4   70.5 28.40 37 Y200L2-2 3.2   256 260
101 28 86   77.5 30.40 3.6
119 33 70   77 30.60 4.3
5 72 20 128   70.5 35.50 45 Y225M-2 3.2   292 325
101 28 107.5 2950 77.5 38.00 3.6 φ156
119 33 87.5   77 38.25 4.3
6 72 20 153.6   70.5 42.60 55 Y250M-2 3.2   328 395
101 28 129   77.5 45.60 3.6
119 33 105   77 45.90 4.3
7 72 20 179.2   70.5 49.70 75 Y280S-2 3.2   365 500
101 28 150.5   77.5 53.20 3.6
119 33 122.5   77 53.55 4.3
8 72 20 204.8   70.5 56.80 75 Y280S-2 3.2   401 500
101 28 172   77.5 60.80 3.6
119 33 140   77 61.20 4.3
9 72 20 230.4   70.5 63.90 90 Y280M-2 3.2   438 550
101 28 193.5   77.5 68.40 3.6
119 33 157.5   77 68.85 4.3



product-405-338

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 119 33 64   69.5 29.8 45 Y225M-4 3.2   476 325
155 43 60   75 33.71 3.9
190 52.8 54   76 36.95 4.8
3 119 33 96   69.5 44.7 75 Y280S-4 3.2   546 500
155 43 90   75 50.57 3.9
190 52.8 81   76 55.42 4.8
4 119 33 128   69.5 59.6 90 Y280M-4 3.2   617 550
155 43 120   75 67.42 3.9
190 52.8 108   76 73.9 4.8
5 119 33 160   69.5 74.5 110 Y315S-4 3.2   687 875
155 43 150   75 84.28 3.9
190 52.8 135   76 92.37 4.8
6 119 33 192 1480 69.5 89.4 132 Y315M-4 3.2 φ305 757 950
155 43 180   75 101.1 3.9
190 52.8 162   76 110.8 4.8
7 119 33 224   69.5 104.3 160 Y315L1-4 3.2   827.0 1070
155 43 210   75 118 3.9
190 52.8 189   76 129.3 4.8
8 119 33 256   69.5 119.2 200 Y315L2-4 3.2   897 1190
155 43 240   75 134.8 3.9
190 52.8 216   76 147.8 4.8
9 119 33 288   69.5 134.1 200 Y315L2-4 3.2   968 1190
155 43 270   75 151.7 3.9
190 52.8 243   76 166.3 4.8
10 119 33 320   69.5 149 220 Y355M1-4 3.2   1038 1350
155 43 300   75 168.6 3.9
190 52.8 270   76 184.7 4.8



product-439-344

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 100 27.8 152   64 64.7 90 Y280M-2 3.2   432 550
155 43.1 134   74 76.5 5
185 51.4 118   72 82.6 6.6
3 100 27.8 228   64 97.0 132 Y315M-2 3.2   502 950
155 43.1 201   74 114.7 5
185 51.4 177   72 123.9 6.6
4 100 27.8 304   64 129.4 185 Y315M1-2
(IP23)		 3.2   572 915
155 43.1 268   74 152.9 5
185 51.4 236   72 165.1 6.6
5 100 27.8 380   64 161.7 220 Y355M1-2 3.2   642 1350
155 43.1 335 2950 74 191.2 5 φ235
185 51.4 295   72 206.4 6.6
6 100 27.8 456   64 194 280 Y355L1-2 3.2   712 1550
155 43.1 402   74 229.5 5
185 51.4 354   72 247.7 6.6
7 100 27.8 532   64 226.4 315 Y355L2-2 3.2   782 1650
155 43.1 469   74 267.7 5
185 51.4 413   72 288.9 6.6
8 100 27.8 608   64 258.8 355 Y355L1-2
(Ip23)		 3.2   852 1545
155 43.1 536   74 305.9 5
185 51.4 472   72 330.2 6.6
9 100 27.8 684   64 291.1 450 Y4001-2
(IP23/6KV)		 3.2   922 2750
155 43.1 603   74 344.2 5
185 51.4 531   72 371.5 6.6



product-404-333

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 185 51.4 94   69 68.6 110 Y315S-4 2.5   667 875
280 77.8 86   77 85.2 4.0
335 93.1 76   75 92.5 5.2
3 185 51.4 141   69 102.9 160 Y315L1-4 2.5   787 1135
280 77.8 129   77 127.7 4.0
335 93.1 114   75 138.8 5.2
4 185 51.4 188   69 137.7 200 Y315L2-4 2.5   908 1255
280 77.8 172   77 170.3 4.0
335 93.1 152   75 185.0 5.2
5 185 51.4 235   69 171.6 250 Y355M2-4 2.5   1028 1450
280 77.8 215 1480 77 212.9 4.0 φ360
335 93.1 190   75 231.3 5.2
6 185 51.4 282   69 205.9 315 Y355L2-4 2.5   1149 1650
280 77.8 258   77 255.5 4.0
335 93.1 228   75 277.5 5.2
7 185 51.4 329   69 240.2 355 Y4001-4
(IP23/6KV)		 2.5   1271 2480
280 77.8 301   77 298.1 4.0
335 93.1 266   75 323.8 5.2
8 185 51.4 376   69 274.5 450 Y4003-4
(IP23/6KV)		 2.5   1391 2640
280 77.8 344   77 340.7 4.0
335 93.1 304   75 370.0 5.2
9 185 51.4 423   69 308.8 450 Y4003-4
(IP23/6KV)		 2.5   1512 2640
280 77.8 387   77 383.3 4.0
335 93.1 342   75 416.3 5.2



product-400-348

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 185 51.4 136   57 120 185 Y315M1-4
(IP23)		 2.8   824 915
280 77.8 130   69 143 3.7
335 93.1 124   71 159 5.0
3 185 51.4 204   57 180 280 Y3555-4
(IP23/6KV)		 2.8   1006 1890
280 77.8 195   69 215 3.7
335 93.1 186   71 239 5.0
4 185 51.4 272   57 240 355 Y4001-4
(IP23/6KV)		 2.8   1188 2480
280 77.8 260   69 287 3.7
335 93.1 248   71 319 5.0
5 185 51.4 340   57 300 450 Y4003-4
(IP23/6KV)		 2.8   1370 2640
280 77.8 325   69 359 3.7
335 93.1 310   71 398 5.0
6 185 51.4 408   57 361 500 Y4004-4
(IP23/6KV)		 2.8   1552 2730
280 77.8 390 1480 69 431 3.7 φ430
335 93.1 372   71 478 5.0
7 185 51.4 476   57 421 630 Y4501-4
(IP23/6KV)		 2.8   1734 3550
280 77.8 455   69 503 3.7
335 93.1 434   71 558 5.0
8 185 51.4 544   57 481 710 Y4502-4
(IP23/6KV)		 2.8   1916 3670
280 77.8 520   69 575 3.7
335 93.1 496   71 637 5.0
9 185 51.4 612   57 541 800 Y4503-4
(IP23/6KV)		 2.8   2098 3930
280 77.8 585   69 646 3.7
335 93.1 558   71 717 5.0
10 185 51.4 680   57 601 900 Y4504-4
(IP23/6KV)		 2.8   2280 3960
280 77.8 650   69 718 3.7
335 93.1 620   71 797 5.0



product-407-340

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 300 83.3 84   77 89.1 132 Y315M-4 4.65   676 1025
360 100 80   80 98.1 4.7
440 122.2 71   77 110.5 5.4
3 300 83.3 126   77 133.7 185 Y315M1-4
(IP23)		 4.65   807 915
360 100 120   80 147.2 4.7
440 122.2 106.5   77 165.8 5.4
4 300 83.3 168   77 178.2 250 Y355M2-4 4.65   938 1450
360 100 160   80 196.2 4.7
440 122.2 142   77 221.1 5.4
5 300 83.3 210   77 222.8 315 Y355L2-4 4.65   1069 1650
360 100 200   80 245.3 4.7
440 122.2 177.5   77 276.3 5.4
6 300 83.3 252 1480 77 257.4 400 Y4002-4
(IP23/6KV)		 4.65 φ360 1200 2560
360 100 240   80 294.1 4.7
440 122.2 213   77 331.5 5.4
7 300 83.3 294   77 311.9 450 Y4003-4
(IP23/6KV)		 4.65   1331 2640
360 100 280   80 343.1 4.7
440 122.2 248.5   77 386.7 5.4
8 300 83.3 336   77 356.5 500 Y4004-4
(IP23/6KV)		 4.65   1462 2730
360 100 320   80 392.2 4.7
440 122.2 284   77 441.9 5.4
9 300 83.3 378   77 401.1 560 Y4005-4
(IP23/6KV)		 4.65   1593 2880
360 100 360   80 441.2 4.7
440 122.2 319.5   77 497.2 5.4
10 300 83.3 420   77 445.6 630 Y4501-4
(IP23/6KV)		 4.65   1724 3550
360 100 400   80 490.2 4.7
440 122.2 355   77 552.4 5.4



product-397-345

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 335 93.1 130   72 164.7 250 Y3554-4
(IP23/6KV)		 4.1   1500 1820
450 125 120   79 186.1 5.2
500 138.9 113   78 197.3 6.3
3 335 93.1 195   72 247.1 355 Y4001-4
(IP23/6KV)		 4.1   1750 2480
450 125 180   79 279.2 5.2
500 138.9 171   78 296.0 6.3
4 335 93.1 260   72 329.5 500 Y4004-4
(IP23/6KV)		 4.1   2000 2730
450 125 240   79 372.2 5.2
500 138.9 228   78 394.7 6.3
5 335 93.1 325   72 411.8 630 Y4501-4
(IP23/6KV)		 4.1   2250 3550
450 125 300   79 465.4 5.2
500 138.9 285   78 493.4 6.3
6 335 93.1 390 1480 72 494.2 710 Y4502-4
(IP23/6KV)		 4.1 φ430 2500 3670
450 125 360   79 558.3 5.2
500 138.9 342   78 592.0 6.3
7 335 93.1 455   72 576.5 800 Y4503-4
(IP23/6KV		 4.1   2750 3930
450 125 420   79 651.5 5.2
500 138.9 399   78 690.7 6.3
8 335 93.1 520   72 658.9 900 Y4504-4
(IP23/6KV)		 4.1   3000 3960
450 125 480   79 744.4 5.2
500 138.9 456   78 789.4 6.3
9 335 93.1 585   72 741.2 1000 Y5001-4
(IP23/6KV)		 4.1   3250 4660
450 125 540   79 837.5 5.2
500 138.9 513   78 888.0 6.3
10 335 93.1 650   72 823.6 1120 Y5002-4
(IP23/6KV)		 4.1   3500 4830
450 125 600   79 930.8 5.2
500 138.9 570   78 995.1 6.3



product-411-345

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 450 125 120   80 184 250 Y3554-4
(IP23/6KV)		 4.4   1500 1820
500 138.9 114   81 192 5
550 152.7 108   79 205 5.8
3 450 125 180   80 276 355 Y4001-4
(IP23/6KV)		 4.4   1750 2480
500 138.9 171   81 287.5 5
550 152.7 162   79 307.5 5.8
4 450 125 240   80 368 500 Y4004-4
(IP23/6KV)		 4.4   2000 2730
500 138.9 228   81 383.5 5
550 152.7 216   79 410 5.8
5 450 125 300   80 460 630 Y4501-4
(IP23/6KV)		 4.4   2250 3550
500 138.9 285   81 479.5 5
550 152.7 270   79 512 5.8
6 450 125 360 1480 80 551.5 710 Y4502-4
(IP23/6KV)		 4.4 φ430 2500 3670
500 138.9 342   81 575 5
550 152.7 324   79 614.5 5.8
7 450 125 420   80 643.5 800 Y4503-4
(IP23/6KV)		 4.4   2750 3930
500 138.9 399   81 671 5
550 152.7 378   79 716.7 5.8
8 450 125 480   80 735.5 1000 Y5001-4
(IP23/6KV)		 4.4   3000 4660
500 138.9 456   81 767 5
550 152.7 432   79 819 5.8
9 450 125 540   80 827.5 1120 Y5002-4
(IP23/6KV)		 4.4   3250 4830
500 138.9 513   81 862.5 5
550 152.7 486   79 921.5 5.8
10 450 125 600   80 919.5 1250 Y5003-4
(IP23/6KV)		 4.4   3500 4930
500 138.9 570   81 958.5 5
550 152.7 540   79 1024 5.8



product-433-347

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 450 125 130   79 202 280 Y3555-4
(IP23/6KV)		 3.16   1750 1890
580 161.1 120   82 231 4.84
638 177.2 110   80 239 5.16
3 450 125 195   79 302 450 Y4003-4
(IP23/6KV)		 3.16   1950 2640
580 161.1 180   82 346 4.84
638 177.2 165   80 359 5.16
4 450 125 260   79 403 560 Y4005-4
(IP23/6KV)		 3.16   2260 2880
580 161.1 240   82 462 4.84
638 177.2 220   80 479 5.16
5 450 125 325   79 504 710 Y4502-4
(IP23/6KV)		 3.16   2570 3670
580 161.1 300   82 578 4.84
638 177.2 275   80 599 5.16
6 450 125 390   79 605 800 Y4503-4
(IP23/6KV)		 3.16   2880 3930
580 161.1 360 1480 82 694 4.84 φ455
638 177.2 330   80 718 5.16
7 450 125 455   79 706 900 Y4504-4
(IP23/6KV)		 3.16   3190 3960
580 161.1 420   82 809 4.84
638 177.2 385   80 838 5.16
8 450 125 520   79 806 1120 Y5002-4
(IP23/6KV)		 3.16   3500 4830
580 161.1 480   82 924 4.84
638 177.2 440   80 958 5.16
9 450 125 585   79 907 1250 Y5003-4
(IP23/6KV)		 3.16   3810 4930
580 161.1 540   82 1040 4.84
638 177.2 495   80 1077 5.16
10 450 125 650   79 1008 1250 Y5003-4
(IP23/6KV)		 3.16   4120 4930
580 161.1 600   82 1155 4.84
638 177.2 550   80 1197 5.16



product-419-348

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 450 125 130   79 201.4 280 Y3555-4
(IP23/6KV)		 3.3   1750 1890
600 166.6 120   82 238.8 4.8
638 177.2 110   79 241.6 5.2
3 450 125 195   79 321.6 450 Y4003-4
(IP23/6KV)		 3.3   1950 2640
600 166.6 180   82 358.2 4.8
638 177.2 165   79 362.4 5.2
4 450 125 260   79 428.8 560 Y4005-4
(IP23/6KV)		 3.3   2260 2880
600 166.6 240   82 477.6 4.8
638 177.2 220   79 483.2 5.2
5 450 125 325   79 536 710 Y4502-4
(IP23/6KV)		 3.3   2570 3670
600 166.6 300   82 597 4.8
638 177.2 275   79 604 5.2
6 450 125 390   79 643.2 800 Y4503-4
(IP23/6KV)		 3.3   2880 3930
600 166.6 360 1480 82 716.4 4.8 φ455
638 177.2 330   79 724.8 5.2
7 450 125 455   79 750.4 900 Y4504-4
(IP23/6KV)		 3.3   3190 3960
600 166.6 420   82 835.8 4.8
638 177.2 385   79 845.6 5.2
8 450 125 520   79 857.6 1120 Y5002-4
(IP23/6KV)		 3.3   3500 4830
600 166.6 480   82 955.2 4.8
638 177.2 440   79 966.4 5.2
9 450 125 585   79 964.8 1250 Y5003-4
(IP23/6KV)		 3.3   3810 4930
600 166.6 540   82 1074.6 4.8
638 177.2 495   79 1087.2 5.2
10 450 125 650   79 1072 1250 Y5003-4
(IP23/6KV)		 3.3   4120 4930
600 166.6 600   82 1194 4.8
638 177.2 550   79 1208 5.2



product-429-340

Sorozat Áramlás (Q) Fej
H
(m)		 Forgási sebesség
n
(r/perc)		 Hatékonyság
η
(%)		 Tengelyteljesítmény
N
(kW)		 Motorral felszerelve NPSHr
(m)		 A járókerék átmérője
D
(mm)		 Szivattyú
Súly
(kg)		 Motor
Súly
(kg)
m³/h L/s Hatalom
(kW)		 Modell
2 550 152.8 132   76 260 355 Y4001-4
(IP23/6KV)		 3.5   1830 2480
720 200 120   80 294 4.5
850 236.1 108   78.5 318.4 5.5
3 550 152.8 198   76 390 560 Y4005-4
(IP23/6KV)		 3.5   2040 2880
720 200 180   80 441 4.5
850 236.1 162   78.5 477.6 5.5
4 550 152.8 264   76 520 710 Y4502-4
(IP23/6KV)		 3.5   2350 3670
720 200 240   80 588 4.5
850 236.1 216   78.5 636.8 5.5
5 550 152.8 330   76 640 800 Y4503-4
(IP23/6KV)		 3.5   2650 3930
720 200 300 1480 80 735 4.5 φ455
850 236.1 270   78.5 796 5.5
6 550 152.8 396   76 780 1000 Y5001-4
(IP23/6KV)		 3.5   2960 4660
720 200 360   80 882 4.5
850 236.1 324   78.5 955.2 5.5
7 550 152.8 462   76 910 1250 Y5003-4
(IP23/6KV)		 3.5   3280 4930
720 200 420   80 1029 4.5
850 236.1 378   78.5 1114.4 5.5
8 550 152.8 528   76 1040 1400 Y5004-4
(IP23/6KV)		 3.5   3595 5100
720 200 480   80 1176 4.5
850 236.1 432   78.5 1273.6 5.5
9 550 152.8 594   76 1170 1600 Y5601-4
(IP23/6KV)		 3.5   3900 5900
720 200 540   80 1323 4.5
850 236.1 486   78.5 1432.8 5.5



A szálláslekérdezés elküldése

Akár ez is tetszhet
